MODUŁOWY SYSTEM MONTAŻU

1656.81 In stock MODUŁOWY SYSTEM MONTAŻU

Gwarancja 12 Miesięcy

Wysyłka 18,49 zł

  • 1 347,00 zł netto
  • 1 656,81 zł brutto

    Dodaj do porównania

    modułowy system montażu
    Modułowy system montażu - rozbudowane stanowisko kasowe


    Kompleksowe rozwiązanie przeznaczone do optymalizacji przestrzeni w punkcie sprzedaży. Za pomocą MSM uwalniana jest powierzchnia robocza lady i jednocześnie poprawiana ergonomia miejsca pracy.
    System doskonale sprawdza się zarówno w miejscach o ograniczonej przestrzeni (np. wąskie stanowiska sprzedaży pomiędzy chłodziarkami) jak też na otwartej przestrzeni, gdzie istotną rolę odgrywa estetyczne uporządkowanie i zabezpieczenie wyposażenia kasowego.
    Modułowy System Montażu, dzięki hermetycznej i gładkościennej strukturze wprowadza wysoki standard higieniczny wymagany przy sprzedaży żywności. System zbudowany jest z kompatybilnych ze sobą modułów, które można w swobodny sposób ze sobą konfigurować a w razie potrzeby stworzyć wersje dedykowane.

    Modułowa budowa

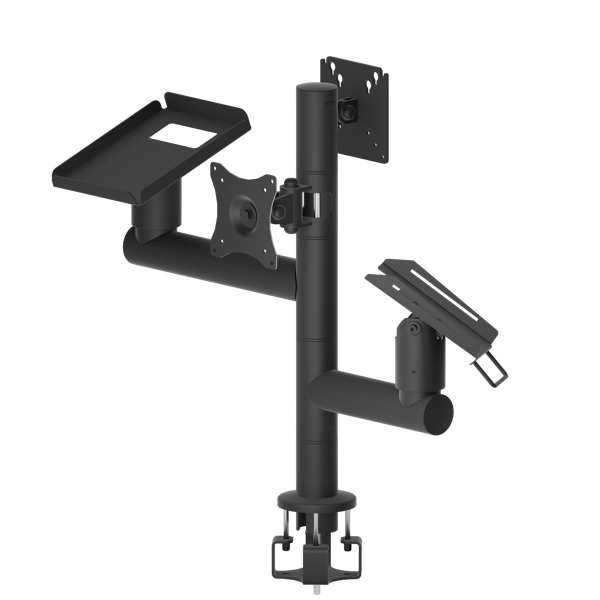

    Przykład konfiguracji pełnego stanowiska kasowego zawierającego terminal z ekranem dotykowym, drukarkę fiskalną, terminal płatniczy i wyświetlacz klienta. Na bocznych ramionach można również zainstalować mocowania ręcznych skanerów kodów kreskowych (Honeywell 1250, Zebra DS4308), lub podstawkę pod bilon.

    konstrukcja wewnątrzprzepustowa

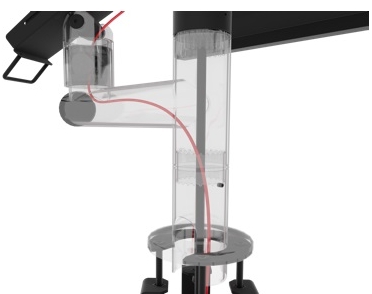

    Konstrukcja wewnątrzprzepustowa

    Jedną z podstawowych kwestii każdego miejsca instalacji jest zapewnienie bezawaryjnego podłączenia urządzeń do infrastruktury. Załączona wizualizacja przedstawia sposób prowadzenia okablowania wewnątrz modułów MSM. Bez względu na położenie ramion, okablowanie urządzeń jest całkowicie ukryte wewnątrz korpusu systemu. Średnice elementów MSM zostały dostosowane do wymiarów popularnych wtyków i kabli. Ukrycie przewodów wewnątrz systemu skutecznie zabezpiecza je przed przypadkowym wypięciem, uszkodzeniem mechanicznym, przetarciem, zalaniem itd. Stalowe elementy MSM również skutecznie chronią okablowanie urządzeń przed zakłóceniami elektromagnetycznymi.

    Regulacja obrotu ramion 360º z blokadą położenia

    Wszystkie moduły integrowane są ze sobą za pośrednictwem łączników, które odpowiadają za położenie i blokadę ramion. Po skręceniu zestawu, wpusty w górnej i dolnej krawędzi łącznika opierają się na blokadzie i unieruchamiają pozostałe elementy zestawu.
    Rozwiązanie umożliwia ustawienie położenia ramion i uchwytów VESA pod dowolnym kątem względem głównej osi zestawu. Blokada elementów ma za zadanie zabezpieczenie okablowania przed uszkodzeniem, lub wypięciem na skutek częstej modyfikacji położenia elementów przez użytkowników.

    Szerokie możliwości konfiguracji i modyfikacji

    Swoboda konfiguracji Modułowego Systemu Montażu pozwala na tworzenie zarówno rozbudowanych zestawów urządzeń, jak też stanowisk z pojedynczymi urządzeniami. W każdym wypadku stosowane są elementy kompatybilne montażowo, których zestaw można swobodnie modyfikować.

    Swoboda konfiguracji Modułowego Systemu Montażu


    Zestaw zawiera poniższe elementy
    • Komplet montażowy 600 - indeks T-AK-PZ-MSM-KM-MNT-600 - cena 223 zł netto
    • Komplet ramienia 240 - indeks T-AK-PZ-MSM-KM-RM-240 - cena 217 zł netto
    • Komplet ramienia 340 - indeks T-AK-PZ-MSM-KM-RM-340 - cena 257 zł netto
    • Mocowanie terminala płatniczego - indeks T-AK-PZ-MSM-MCW-TP-A - cena 168 zł netto
    • Mocowanie drukarki fisk. HD/XL2 - indeks T-AK-PZ-MSM-MCW-DF-A - cena 162 zł netto
    • Komplet mocowania VESA P - indeks T-AK-PZ-MSM-KM-VESA-P - cena 154 zł netto
    • Komplet mocowania VESA U - indeks T-AK-PZ-MSM-KM-VESA-U - cena 166 zł netto
    Możliwe dodatkowe akcesoria
    • Komplet adaptera wysokości 80 - indeks T-AK-PZ-MSM-KM-PK-80 - cena 107 zł netto
    • Komplet adaptera wysokości 120 - indeks T-AK-PZ-MSM-KM-PK-120 - cena 128 zł netto
    • Mocowanie skanera ręcznego Honeywell 1250/1470/Zebra DS4308 - indeks T-AK-PZ-MSM-MCW-SK-A - cena 118 zł netto
    • Komplet ramienia 460 2W - indeks T-AK-PZ-MSM-KM-RM-4602W - cena 274 zł netto

    Zastrzeżenia
    • Zewnętrzna średnica korpusów i ramion wynosi 50 mm.
    • Podane wymiary elementów dotyczą ich łącznej długości i wysokości.
    • Dopuszczalna tolerancja dla wymiarów ramion i adapterów wynosi 5 mm
    • Dopuszczalna tolerancja dla rozstawu otworów wynosi 0,5 mm
    • Uwaga: kształt oferowanych modułów MSM jest dostosowywany do bieżących potrzeb rynku i może ulec zmianie.
    • Wymiary elementów aktualnie produkowanych podane są w dokumentacji technicznej publikowanej na stronie produktowej MSM.
    ZASTOSOWANE MATERIAŁY
    Materiały bazowe
    • Elementy korpusu, śruby i nakrętki: utwardzona stal konstrukcyjna
    • Zaślepki: ABS
    Wykończenia powierzchni
    • Elementy korpusu, mocowania urządzeń: lakier proszkowy
    • Śruby, nakrętki, tuleje: powłoki galwaniczne
    • Zaślepki: bez dodatkowych wykończeń
    DOSTĘPNE MODUŁY STANDARDOWE
    Ramiona
    • Ramię 340: długość: 340 mm; wysokość: 173 mm (razem z łącznikiem)
    • Ramię 240: długość: 240 mm, wysokość 173 mm (razem z łącznikiem)
    Adaptery wysokości
    • Adapter 120: wysokość: 123 mm (razem z łącznikiem)
    • Adapter 80: wysokość: 83 mm (razem z łącznikiem)
    Uchwyty ekranów
    • Uchwyt przegubowy (VESA 75/100): wysokość w korpusie: 83 mm (z łącznikiem), głębokość: 146 mm
    • Uchwyt uchylny (VESA 75/100): wysokość w korpusie: 83 mm (z łącznikiem), głębokość: 88 mm
    Mocowania urządzeń na ramionach
    • Mocowanie drukarki fiskalnej (XL2/HD): szerokość 156 mm; wysokość (szczyt): 140 mm, głębokość: 193 mm
    • Mocowanie drukarki fiskalnej (XL2/HD): szerokość 156 mm; wysokość (szczyt): 140 mm, głębokość: 193 mm
    • Mocowanie terminala płatniczego: szerokość: 91 mm; wysokość: 144 mm, głębokość: 144 mm
    Pozostałe elementy
    • Podstawa: wysokość korpusu nad blatem: 80mm (bez łącznika), wysokość pod blatem: 93 mm
    • Uwaga: maksymalna grubość blatu zależy od długości śrub montażowych.
    • Śruby dostarczane w komplecie z podstawą umożliwiają instalację na blacie o maksymalnej grubości 40 mm.
    • Długość stabilizatora podstawy: 60 mm lub 50 mm (można go skrócić we własnym zakresie)
    • Wysokość szczytówki podstawy (szczytowy element systemu): 30 mm (łącznie z zaślepką)

    ulotka-msm.pdf (Rozmiar: 1,55 MB) pobierz
    Broszura ze szczegółowym opisem Modułowego Systemu Montażu
